Strömtransformator Toroidal Coil Winding Machine

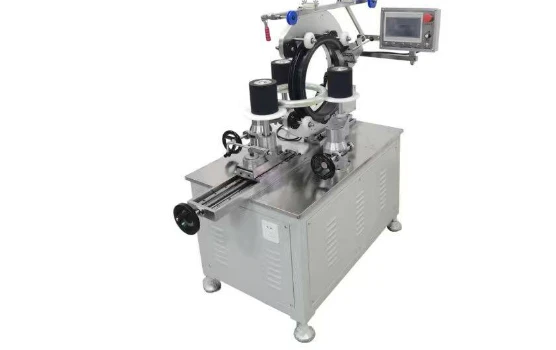

KXY-650 Strömtransformator Toroidal Coil Winding Machine

DeKXY-650 Strömtransformator Toroidal Coil Winding Machineär en industriell-, tung-tillverkningsplattform konstruerad för hög-precisionslindning av storskaliga-strömtransformatorer, tunga kraftinduktorer och magnetiska kärnor av allmänt-kvalitet. Den här robusta arbetsstationen är byggd för att hantera tunga strukturella belastningar och ledare med stor-diameter och kombinerar en servodrivlina med högt-vridmoment med en drivring med hög-kapacitet för att leverera enhetlig lagerfördelning över krävande toroidformade profiler.

Arkitekturen hos KXY-650 är centrerad kring ett öppet,-stort kugghjulstransmissionssystem med ett 440 mm trådmagasin. Drivs av hög-effekt, dubbelaxliga AC-servomotorer och styrs av en Kinco PLC och 7-tums HMI-pekskärmsgränssnitt, bearbetar systemet magnettrådsmätare från0,7 mm till 2,5 mmpå massiva kärnor upp till650 mm i ytterdiameteroch150 kg totalvikt. Med hög vinkelupplösning exakt till0,1 varvmed automatisk reduktion av omvänd-svängning ger KXY-650 kraftelektronik- och instrumenttransformatortillverkare en pålitlig produktionscell med hög avkastning som maximerar trådpackningsdensiteten, stabiliserar lagerstigningen och säkerställer strikt kvotnoggrannhet över tunga komponentkörningar.

1. Lindningshuvudet är försett med en trådlagringsring med 440 mm ytterdiameter. Den har en öppen full-transmissionsstruktur med stor kuggring. Kuggkransen öppnar och stänger snabbt och stabilt, med lågt driftsljud och lång livslängd.
2. Vajerarrangören (drivhjulet) använder en uppsättning av två manuella vipparmsstrukturer, plus en extra främre manuell justering framåt/bakåt (drivet hjul). Justeringen är bekväm och snabb med stark belastning-.
3. Huvudaxelns drivsystem består av hög-effekt och hög-precisionsservomotorer med kraftfullt vridmoment. De detekterade lindningsvarven kan vara exakta till 0,1 varv. Den stöder reduktion av backsväng vid maskinstopp för att garantera exakta totala lindningsvarv.
4. Det elektriska styrsystemet använder PLC tillsammans med en 7-tums full kinesisk pekskärm HMI (märkt Kinco).
5. Lindningshastighet: steglös hastighetsreglering från 0–130 rpm; stöder automatisk drift eller manuell hastighetsjustering.

En höghastighets automatisk spoltejpmaskin för applicering av isoleringstejp på lindade spolar. den är bäst lämpad för ringkärlspolare, ringkärlstransformatorer, ringkärlsströmtransformatorer, ringkärlspoler, ringkärlspoler, kraftinduktorer, kraftmagneter, UPS-induktorer, omvandlarinduktorer, tung ringkärna, etc.

Spolen placeras av en operatör på en roterande spindel och maskinen applicerar automatiskt det erforderliga antalet varv med isoleringstejp, säkrar änden av tejpen med en avtorkning och matar ut spolen från maskinen.

Det är en exakt och tillförlitlig digital automatisk toroid-tejpningsmaskin. den används för att linda in isoleringstejpen på den toroidformade kärnan och lindningarna. Automatisk toroidtransformator-spoltejpmaskin är designad för att fungera med ett brett utbud av isoleringstejper, inklusive Kapton, Polyester, PEN, PVC, PPS och de flesta andra vävda och icke-vävda typer.
